Kusen Jendela / Window Jamb

Created by: DIASESWIN


Kusen Jendela adalah bagian yang tidak terpisahkan dari Jendela, walaupun kelihatannya sederhana tetapi perlu sedikit ketelitian dalam membuatnya. Kusen sebaiknya terbuat dari kayu yang berkwalitas baik agar tahan lama.

Disain Kusen ini sederhana dengan dua jendela dan tanpa lubang angin diatasnya (jalusi). Bila dipasang pada rumah perlu ditambahkan lubang angin/ vent


Cara membuat

• Tahap Persiapan

• Menyiapkan peralatan pertukangan kayu dan bahan baku

• Gergaji hand tool / power tool
• Pahat
• Palu
• Serutan hand tool / power tool
• Paku / Sekrup
• Lem Kayu
• dan lain- lain

• Menyiapkan Sket gambar dari Kusen yang akan dibuat

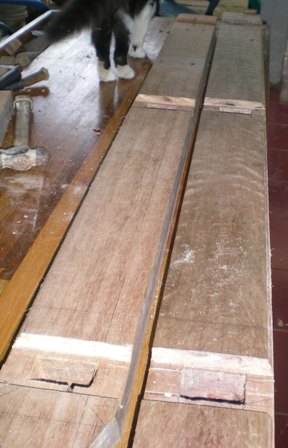

• Menyiapkan kayu

• 2 buah kayu Balok untuk sisi horisontal / atas dan bawah
• 2 buah kayu Balok untuk sisi vertikal / kiri dan kanan
• 1 buah kayu Balok untuk bagian tengah / pembatas antar jendela

• Menyerut seluruh kayu Balok sehingga lurus dan memiliki ketebalan yang sama

• Tahap pembuatan kayu menjadi komponen Kusen

• Membuat profile pada bagian sisi dalam kayu balok yang menghadap ke sisi Jendela

• Membuat Purus / Tenon pada kedua ujung kayu vertikal dan ujung kayu pembatas antar jendela

• Membuat Lubang Purus / Mortise pada kedua kayu horisontal masing- masing 3 lubang

•  Membuat Alur/ Groove  pada bagian sisi luar kayu balok yang menghadap ke Jendela, lebar alur sesuai dengan ketebalan jendela

• Tahap Fitting seluruh komponen kayu, pastikan sudut pertemuannya dengan menggunakan penggaris siku.



•  Tahap perakitan seluruh komponen kayu

• Olesi dengan lem kayu seluruh Tenon dan Mortise

• Masukkan Tenon komponen vertikal jendela dan pembatas jendela ke dalam Mortise pada sisi komponen horisontal kusen bagian bawah.
• Masukkan komponen horisontal kusen bagian atas ke komponen vertikal kusen dan pembatas kusen
• Pastikan sudut- sudut jendela dengan penggaris siku.
• Jepit dengan menggunakan Clamp pada seluruh sisi
• Tambahkan potongan kayu sebagai siku sementara pada ke empat sudut kusen
• Paku atau sekrup setiap pertemuan antara Tenon dan mortise dari sisi horisontal jendela
• Lepas Clamp

• Tahap Penghalusan dan perapihan

• Rapihkan sisa kayu pada ujung jendela, yang berfungsi sebagai penguat saat kusen disatukan dengan dinding.

• Haluskan Kusen dengan amplas.

• Selesai Kusen Jendela dan siap disatukan dengan daun Jendela untuk dipasang pada bagian rumah.

Terimakasih
Copyright © 2011 by DIASESWIN

Jendela / Window

Created by: DIASESWIN


Jendela merupakan salah satu bagian rumah yang penting. Fungsi utama dari jendela adalah untuk masuknya cahaya dan sirkulasi udara, selain itu juga bagian dari keindahan rumah itu sendiri.

Terkadang kita memiliki bekas kaca sisa dari jendela lama yang pecah sebagian, kita bisa gunakan kaca tsb dengan memotongnya pada bagian yang masih bisa digunakan. Setelah didapat ukurannya maka kita bisa manfaatkan untuk membuat jendela yang baru.


Detail :

 1. Persiapan :

• Menyiapkan Peralatan dan Bahan

• Menyiapkan peralatan pertukangan kayu
• Menyiapkan bahan- bahan penunjang : lem kayu, pin dowel
• Menyiapkan kayu papan untuk sisi samping jendela, 2 buah untuk sisi vertikal (kiri dan kanan), 2 buah untuk sisi horisontal (atas dan bawah).
• Menyiapkan 2 kayu yang lebarnya lebih kecil untuk bagian tengah ( pembatas antar kaca)
• Menyiapkan 3 potong kaca

• Menyiapkan komponen Jendela

• Menyerut dan meratakan semua kayu sehingga lurus

• Membuat profile pada semua sisi kayu yang menghadap ke kaca

•  Membuat alur (groove) sesuai ketebalan kaca, pada sisi kayu yang sudah di profile

• Membuat Purus/Tenon pada kedua ujung kayu horisontal dan kedua ujung kayu pembatas kaca

• Membuat Lubang Purus/Mortise pada kedua sisi kayu Vertikal

 2. Perakitan seluruh komponen Jendela

• Menyatukan sambungan tenon dan mortise antara komponen pada salah satu sisi vertikal
• Memasukkan kaca pada alur yang sudah tersedia
• Menyatukan sisi vertikal yang kedua sebagai penutup

• Menjepit dengan clamp pada sisi vertikal
• Membuat lubang untuk pin dowel
• Memasang pin dowel pada seluruh pertemuan antara tenon dan mortise

3. Perapihan dan Penghalusan

• Potong sisa bagian ujung dari sisi vertikal
• Lakukan penyerutan halus untuk merapihkan
• Amplas dan beri pelapis politur atau cat. ( Proses ini bisa juga dilakukan bersamaan dengan Kusen Jendela bila sudah terpasang)

Jendela sudah jadi dan siap disatukan dengan Kusen Jendela


Terimakasih
Copyright © 2011 by DIASESWIN
